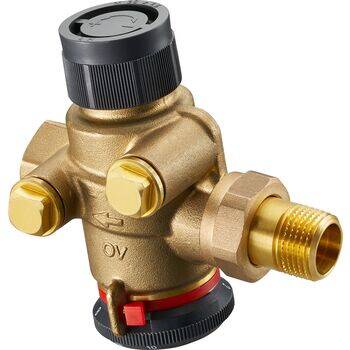

Cocon QTZ-DN20

Basınca Bağımsız Kontrol Vanası

Kapalı devreli ısıtma ve soğutma sistemlerinde, örneğin fan-coil üniteleri, soğutma tavanları ve dağıtım boruları gibi ısı eşanjörlerinin dinamik hidronik dengelenmesi için kullanılır. Vana kombinasyonu, otomatik olarak çalışan bir debi kontrol cihazı ve bir kontrol vanasından oluşur; aktüatör veya manuel ayar başlığı ile donatılabilir. Besleme ve dönüş hattına monte edilir.

İki yollu vana, kurşunla mühürlenebilir güvenli yapıda, kademesiz şekilde ayarlanabilir debi sınırlamasına sahiptir. Ayar değeri litre/saat cinsinden doğrudan yapılır. El çarkı konumundan bağımsız olarak, dışarıdan ayar değerinin okunması mümkündür; bu, aktüatör takılı olsa dahi geçerlidir. Kör tapa ile teslim edilen vanalar, sonradan Classic ölçüm vanalarıyla donatılabilir. Tüm DN 15 ve DN 20 iç dişli vanalar, sıkıştırma bağlantı elemanlarıyla bakır boruya uygundur. Mil sızdırmazlığı bakım gerektirmez.

Nominal ölçü: DN 20
Bağlantı ölçüsü: Rakor R 3/4 x iç diş Rp 3/4
Kontrol aralığı: 250...1.800 l/h

Fonksiyonlar

• Basınca bağımsız kontrol

• L/h skalasıyla ön ayar

• Kapatma fonksiyonu

Teknik Veriler

• Çalışma sıcaklığı: -10...120 °C

• Basınç sınıfı: PN 25

• Diferansiyel basınç: maks. 600 kPa

• El çarkıyla kapatıldığında sızdırmazlık: DIN EN 12266-1 / ISO 5208-1

Aktüatör

• Bağlantı: M30 x 1.5

• Strok: 4 mm

• Kapanma boyutu: 11,8 mm

• Üst strok konumu: ≥15,8 mm

• Alt strok konumu: ≤11,3 mm

• Kapanma kuvveti: 90...150 N

• İzin verilen aktüatörle sızıntı oranı: DIN EN 1349 / IEC 60534, sınıf IV

Malzeme

• Gövde: DZR pirinç, kaplamasız

• O-ringler ve diyafram: EPDM

• Mil: Paslanmaz çelik

• El çarkı ve koruma kapağı: Plastik
