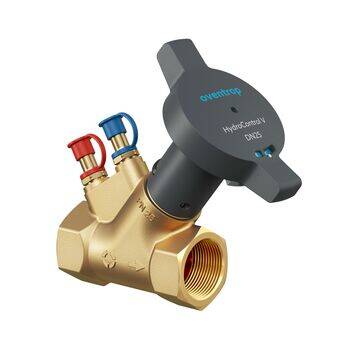

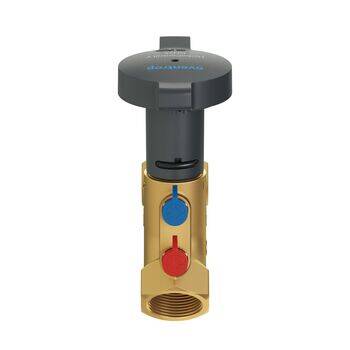

Hydrocontrol V-DN20

Kapalı devreli merkezi ısıtma ve soğutma sistemlerindeki dağıtım borularının hidronik dengelenmesi için kullanılır. Debi değeri, ön ayar değerleri dikkate alınarak OV-DMC 3 ölçüm sistemi yardımıyla diferansiyel basınç ölçümü yapılarak belirlenir.

Y-tip vana, güvenli yapıda, her zaman kontrol edilebilir ve kademesiz ince ön ayar imkânı sunar. Tüm fonksiyonlara vana üst kısmından erişilebilir. İki adet yardımcı vana ile birlikte teslim edilir.

Ana Fonksiyon

Çift ayar vanası (Double regulating valve)

Ortam

Su, su-glikol karışımı

Teknik Özellikler

• Basınç sınıfı: PN 25

• Nominal ölçü: DN 20

• Bağlantılar: İç diş

• Bağlantı ölçüsü: Rp 3/4

• Kvs: 6.9

• Çalışma sıcaklığı: -20 … 150 °C

Ön Ayar Özellikleri

• Ön ayar: Var

• Tekrarlanabilir ön ayar: Var

• Ön ayar kilitleme: Var, kurşunla mühürlenebilir

• Ön ayar göstergesi: Var

• Kapatma fonksiyonu: Var

Ölçüm Özellikleri

• Ölçüm bağlantısı: Var

• Ölçüm vanası: HydroPort

• Ölçüm yöntemi: Diferansiyel basınç ölçümüyle debi belirleme

• Boşaltma: HydroPort adaptörü ile

• İmpuls boru bağlantısı: Var, HydroPort üzerinden

Malzeme ve Yapı

• Gövde malzemesi: DZR pirinç

• Tip: Y-tip vana

• Montaj yeri: Gidiş veya dönüş hattı

• Yalıtım kılıfı: Aksesuar olarak temin edilebilir
