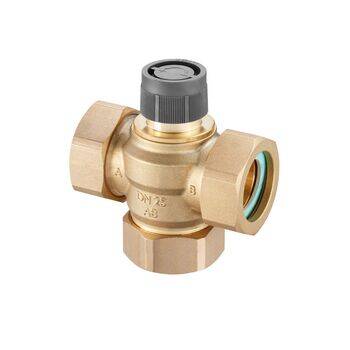

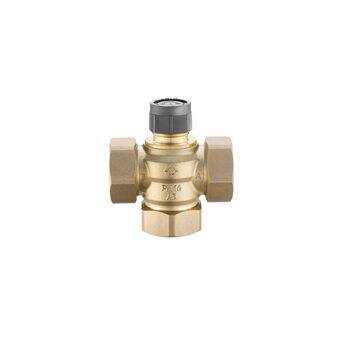

Tri CTB-DN15

Yönlendirme veya karıştırma vanası olarak kullanılabilir. Yönlendirme vanası olarak kullanıldığında, Tri CTB'nin bir girişi (AB) ve iki çıkışı (A ve B) bulunur. Milin konumuna bağlı olarak akış iki çıkış arasında bölünür.
Karıştırma vanası olarak kullanıldığında, Tri CTB'nin iki girişi (A ve B) ve bir çıkışı (AB) bulunur. Milin konumuna bağlı olarak akış karıştırılır.
Aktüatörler veya sıcaklık kontrol cihazlarıyla kullanılabilir.
Bağlantı somunları ve sızdırmazlık halkaları teslimat kapsamına dahildir.
Tri CTB'deki bağlantıların, önceki vana olan Tri CTR'deki bağlantılardan farklı şekilde düzenlendiğini lütfen unutmayın.

Ana fonksiyon: Üç yollu vana
Ortam: Su, Su-glikol karışımı
Basınç derecesi: PN 16
Nominal boyut: DN 15
Bağlantılar: Dış dişli
Bağlantı boyutu: G 3/4
Kvs: 2.4
Çalışma sıcaklığı: -10 - 120 °C
Gövde malzemesi: Pirinç
Tür: Üç yollu
Bağlantı aktüatörü: M 30 x 1,5
Kontrol stroku: 2,8 mm
